(Arduino) RFID 태그 값 출력 (RC 522)







준비물



1. 아두이노 보드 : Arduino NANO 아두이노 나노 호환보드 FT232RL [SZH-EK017]



2. RFID 모듈 : 아두이노 RFID 모듈 RFID-RC522 [SZH-EK040]



3. 연결선 : 테스트[CH254] 소켓 점퍼 케이블 40P (칼라) (F/F) 20cm



(선택) : 브레드보드 400핀 Half Size Breadboard [SZH-BBAD-005] 잘 안들어가서 억지로 넣다가 보드 핀 다 휘어버림 이거 없이도 가능.



디바이스 마트에서 구매함. 배송비 포함한 총 가격 약 13000원. 배송은 2일만에 왔습니다.

주의사항 : 납땜이 안되어 있음. 납땜 되어있는 제품도 있다고 하네요.





1. 상품 도착.

테스트 후 포스팅 하는거라 RFID 모듈에 딸려온 핀은 납땜된 상태.

나노보드에 연결선도 꽂아놓음.







---



2. RFID 모듈 핀 납땜.

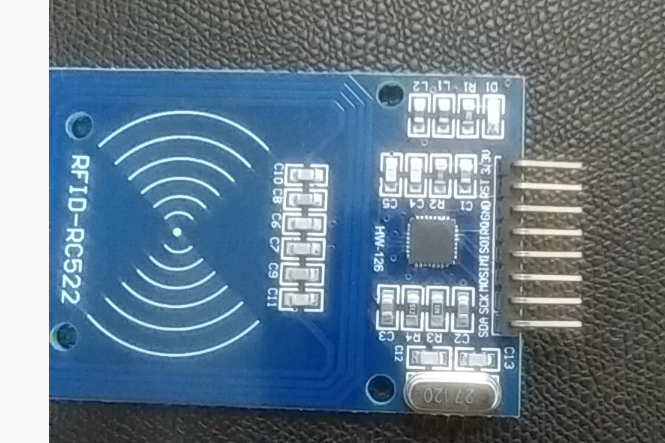

RFID 모듈에 핀 두개가 같이 오는데 하나는 이렇게 ㄱ 자로 휘어진 것. 다른 하나는 1자 핀.

저는 'ㄱ' 자 핀을 사용함.

납땜 완료







---



3. RFID모듈과 나노보드 연결

제가 참고했던 영상입니다. 이 영상에 아주 자세히 나와있습니다.

youtu.be/TJJ_1LiDDrc







---



4. Arduino sketch 다운로드 후 연결, 테스트

다운 링크 : www.arduino.cc/en/Main/Software





---





4-1 . arduino sketch 실행 후 [스케치] - [라이브러리 포함하기] - [라이브러리 관리]





---

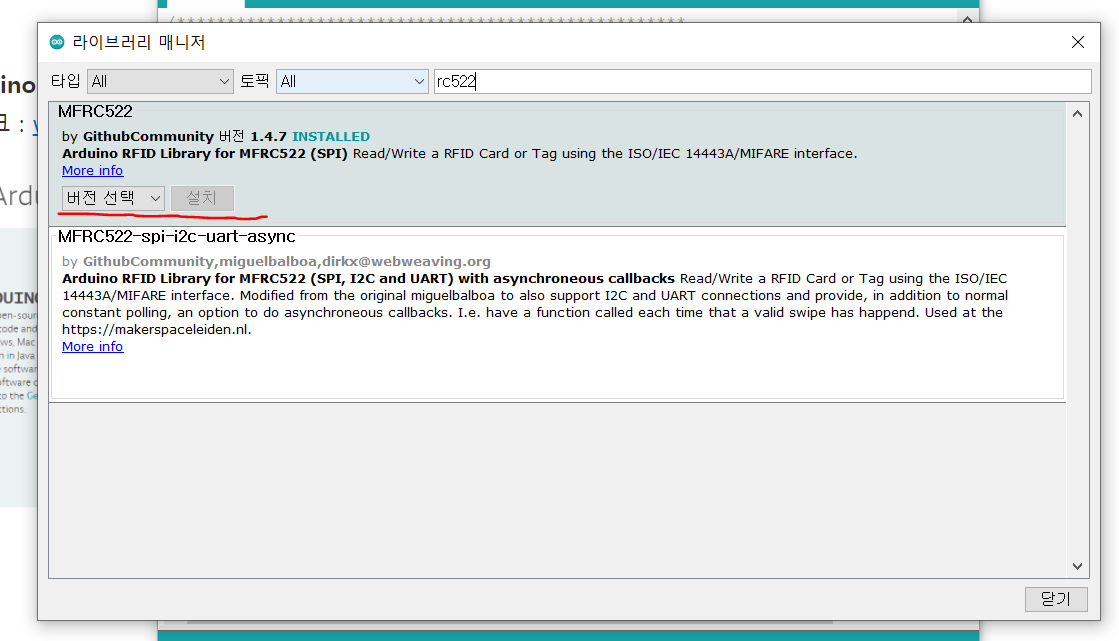

4-2. rc522 검색하여 MFRC522 설치. [최신버전 설치함]





---





4-3. [툴] - [보드] - [Arduino Nano]





---





4-3. [툴] - [프로세서] - [ATmega328p (Old Bootloader)]





---

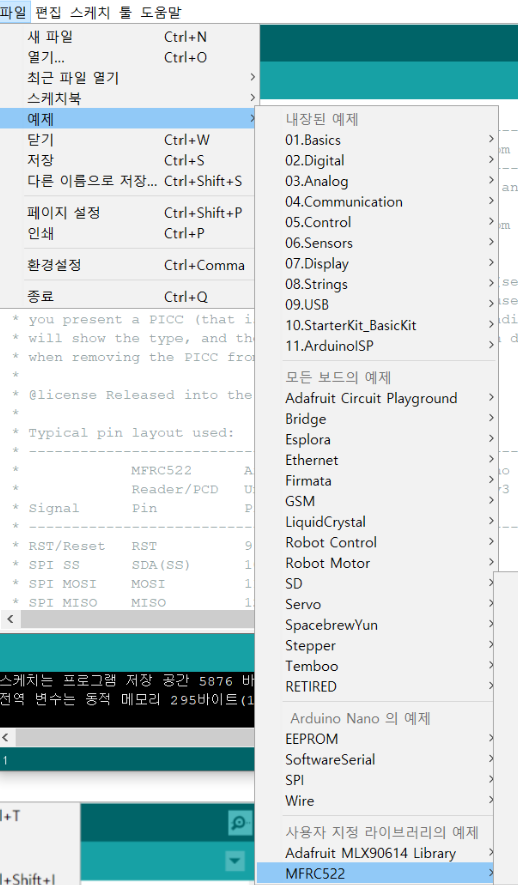

4-4. [파일] - [예제] - [MFRC522] -[Read nuid]





---





4-5. [업로드] -> [시리얼 모니터] 클릭 후 RFID 작동 테스트.





선이 짧아서,,





RFID 모듈에 태그를 가까이 대면 태그의 정보 출력. 연속으로 같은 태그를 갖다대면 CARD READ PREVIOUSLY. 출력.
