(Arudino) ESP8266 이용하여 사원,온도값 Mysql DB로 전송.



HW

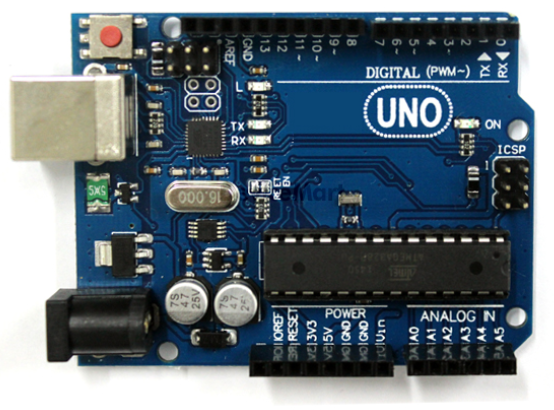

아두이노 보드	SZH-EK002
적외선 온도센서 모듈	MLX90614
RFID 모듈	RC522
LED display 모듈	SSD1306
wifi 모듈	ESP8266

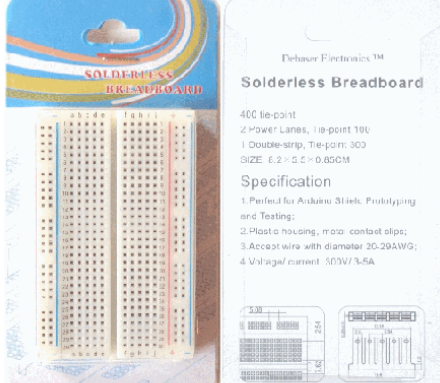

브래드 보드 400핀	택트 스위치



완성품





---





---



작동원리

1. RFID 카드 READ (사원식별)

2. 온도체크(스위치)

3. LED display에 온도값 출력

4. Read된 RFID값과 온도값을 wifi모듈을 통해 Mysql DB로 전송.





준비작업

Apache, Php, Mysql 은 bitnami 프로그램을 통해서 설치.

Mysql db 생성 (테이블 명 : member  /  컬럼 : number, bodyheat )

사용 라이브러리는 첨부파일 다운. 다운 경로는 [문서] - [Arduino] - [libraries]

libraries.zip

1.54MB

apm설치, db, 테이블 생성 과정 생략.





sensor.c



측정 온도 값 = Temp   /  RFID 정보 값 = id  변수로 저장.



cmd = "GET /sensor.php?TempR="+Temp+"&rfid="+id+"+"\r\n\r\n";

ㄴ Temp(측정온도 값), id(RFID 값)을 각각 TempR, rfid 라는 변수로 php 파일로 전송.



바꿔줄 부분

사용 중인 wifi이름, 비밀번호, Ip주소 입력

















sensor.php

php파일 sensor.php 생성.

위치는 bitnami 다운경로 내 [bitnami] - [apache2] - [htdocs]

localhost로 진행할 경우 방화벽을 꺼줘야 데이터전송 가능.

host, user name, dbpassword, dbname

사용하는 것에 맞게 변경

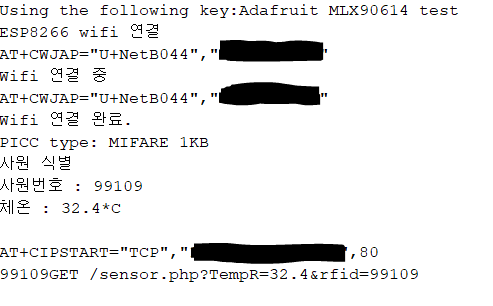

빌드 후 시리얼모니터

 와이파이연결 -> RFID CARD READ시 사원 식별 -> 스위치 누를 시 온도 측정 -> 값 DB로 전송

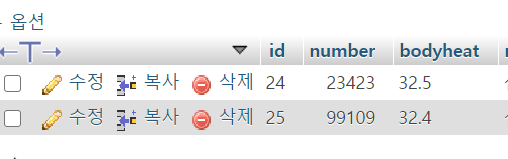

컬럼 number는 사원번호 역할로 rfid값과 동일하게 맞춤.

rfid = number인 사원의 bodyheat값 update.

---
